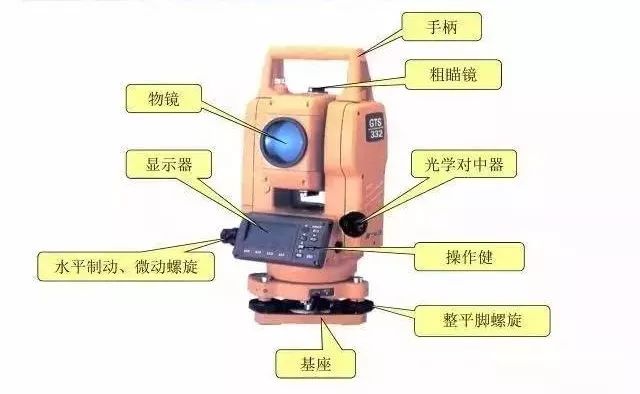

電子全站儀由電源部分、測角系統、測距系統、數據處理部分（CPU）、通訊接口、顯示屏、鍵盤等組成。

（1）同軸望遠鏡

全站儀的望遠鏡實現了視準軸、測距光波的發射、接收光軸同軸化。使得望遠鏡一次瞄準即可實現同時測定水平角、垂直角和斜距等全部基本測量要素的測定功能。

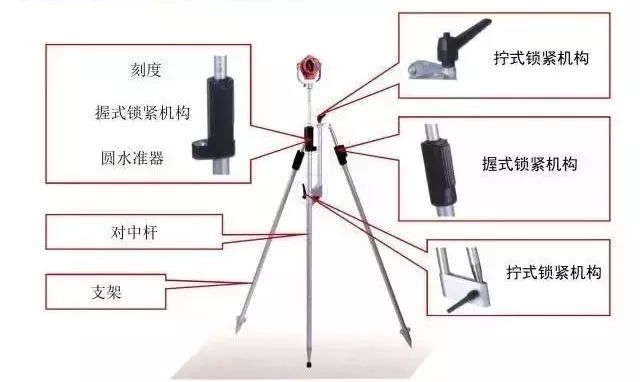

棱鏡桿

（2）雙軸自動補償

作業時若全站儀縱軸傾斜，會引起角度觀測的誤差，盤左、盤右觀測值取中不能使之抵消。而全站儀特有的雙軸（或單軸）傾斜自動補償系統，可對縱軸的傾斜進行監測，并在度盤讀數中對因縱軸傾斜造成的測角誤差自動加以改正（某些全站儀縱軸最大傾斜可允許至 ±6′）。也可通過將由豎軸傾斜引起的角度誤差，由微處理器自動按豎軸傾斜改正計算式計算，并加入度盤讀數中加以改正，使度盤顯示讀數為正確值，即所謂縱軸傾斜自動補償。

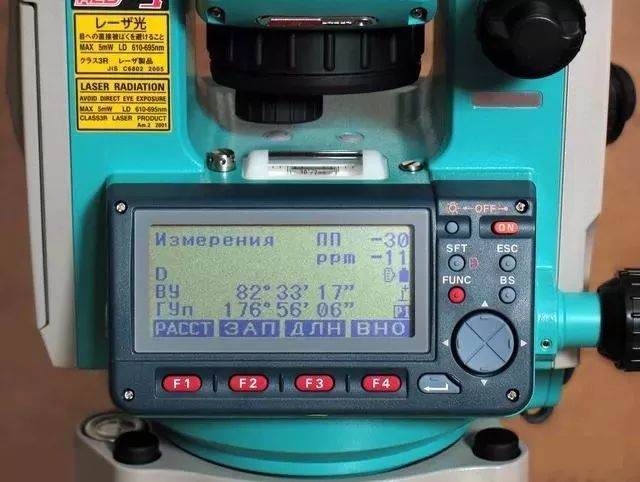

（3）鍵盤

鍵盤是全站儀在測量時輸入操作指令或數據的硬件，全站型儀器的鍵盤和顯示屏均為雙面式，便于正、倒鏡作業時操作。

全站儀存儲器的作用是將實時采集的測量數據存儲起來，再根據需要傳送到其它設備如計算機等中，供進一步的處理或利用，全站儀的存儲器有內存儲器和存儲卡兩種。

（5）通訊接口

全站儀可以通過 BS–232C 通訊接口和通訊電纜將內存中存儲的數據輸入計算機，或將計算機中的數據和信息經通訊電纜傳輸給全站儀，實現雙向信息傳輸。

將全站儀安置于測站，反射棱鏡安置于目標點。對中及整平方法與光學經緯儀相同。新型全站儀還具有激光對點功能，其對中方法為：安置、整平儀器，開機后打開激光對點器，松開儀器的中心連接螺旋，在架頭上輕移儀器，使顯示屏上的激光對點器的光斑對準地面測站點的標志，然后擰緊連接螺旋，同時旋轉腳螺旋使管水準氣泡居中，再按 ESC 鍵自動關閉激光對點器即可。儀器具有雙軸補償器，整平后氣泡略有偏差，但對測量并無影響。

（2）開機

打開電源開關（按下 POWER 鍵），顯示器顯示當前的棱鏡常數和氣象改正數及電源電壓。如電量不足應及時更換電池。

（3）儀器自檢

在標準測量狀態下，角度測量模式、斜距測量模式、平距測量模式和坐標測量模式之間可互相切換。全站儀精確照準目標后，通過不同測量模式之間的切換，可得到所需的觀測值。

照準、測量

（6）照準、測量

方向測量時應照準標桿或覘牌中心，距離測量時應瞄準反射棱鏡中心，按測量鍵顯示水平角、垂直角和斜距，或顯示水平角、水平距離和高差。

（7）結束

測量完成，關機。

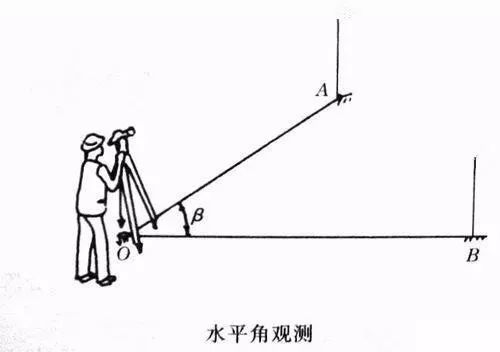

1、水平角測量

1）按角度測量鍵，使全站儀處于角度測量模式，照準第一個目標 A。

2）設置 A 方向的水平度盤讀數為 0° 00′ 00 〃。

1）設置棱鏡常數。測距前須將棱鏡常數輸入儀器中，儀器會自動對所測距離進行改正。

2）設置大氣改正值或氣溫、氣壓值。光在大氣中的傳播速度會隨大氣的溫度和氣壓而變化，15℃和 760mmHg 是儀器設置的一個標準值，此時的大氣改正為 0ppm。實測時，可輸入溫度和氣壓值，全站儀會自動計算大氣改正值（也可直接輸入大氣改正值），并對測距結果進行改正。

3）量儀器高、棱鏡高并輸入全站儀。

4）距離測量。照準目標棱鏡中心，按測距鍵，距離測量開始，測距完成時顯示斜距、平距、高差。

全站儀的測距模式有精測模式、跟蹤模式、粗測模式三種。精測模式是最常用的測距模式。在距離測量或坐標測量時，可按測距模式（MODE）鍵選擇不同的測距模式。應注意，有些型號的全站儀在距離測量時不能設定儀器高和棱鏡高，顯示的高差值是全站儀橫軸中心與棱鏡中心的高差。

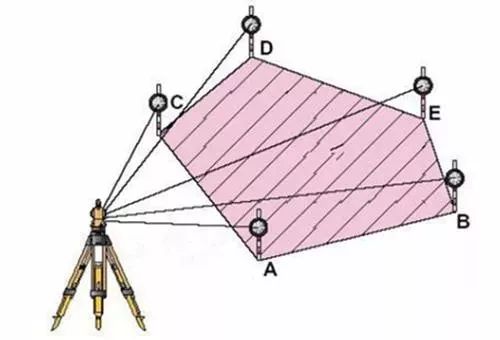

3．坐標測量

1）設定測站點的三維坐標。

2）設定后視點的坐標或設定后視方向的水平度盤讀數為其方位角。當設定后視點的坐標時，全站儀會自動計算后視方向的方位角，并設定后視方向的水平度盤讀數為其方位角。

3）設置棱鏡常數。

4）設置大氣改正值或氣溫、氣壓值。

5）量儀器高、棱鏡高并輸入全站儀。

1）使用前應先閱讀說明書，對儀器進行全面的了解，然后著重學習一些基本操作，如測角、測距、測坐標、數據存儲和系統設置。

2）全站儀安置在三腳架之前，應檢查三腳架的三個伸縮螺旋是否旋緊。利用連接螺旋儀器將其固定在三腳架上之后才能放開儀器。

3）切勿在開機狀態下插拔電纜，電纜和插頭應保持清潔、干燥，插頭如有污物應進行清理。

4）電子手簿應定期進行檢定或檢測，并進行日常維護。

5）電池充電時間不能超過專用充電器規定的充電時間，否則可能會將電池燒壞或縮短電池的使用壽命。

6）望遠鏡不能直接被太陽照準，以防損壞測距部發光二極管。

7）儀器應保持清潔、干燥，遇雨后應立即將儀器擦干，放在通風處，待儀器完全晾干后方可裝箱。

8）凡遷站均應先關閉電源并將儀器取下裝箱搬運。
