施工測量
施工之前首先要做好的工作就是測量，施工測量包括長度的測設、角度的測設、建筑物細部點的平面位置的測設、建筑物細部點高程位置的測設及傾斜線的測設等。

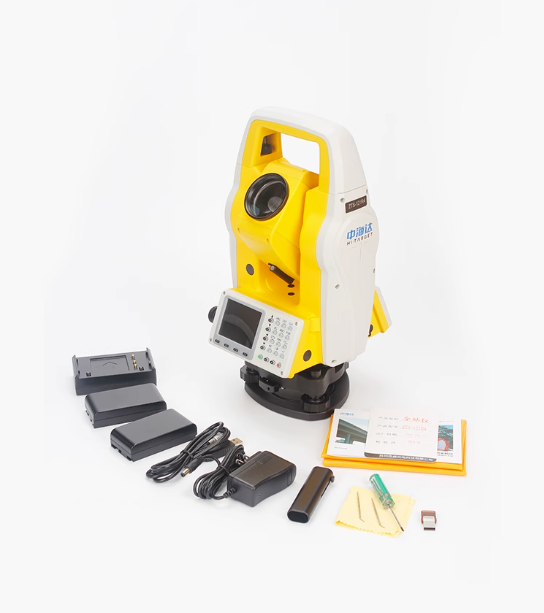

全站儀坐標放樣
在計算機普及和發展的同時，全站型電子經緯儀即全站儀（Totalstation）迅速發展取代了傳統的光學經緯儀。計算機的普及使用為放樣數據的求取精度和求取工序、速度作出了極大的貢獻，全站儀則在具體的放樣工作中簡化了放樣工作程序。
隨著我國經濟的快速發展以及測繪科學技術的不斷進步，全站儀已經越來越普及于各測繪單位和施工單位，現在各個廠商生產的全站儀都配有施工放樣模式，使用方法簡單易懂。首先是光學對中及整平，然后是測站點設置接著是后視點設置，最后輸入放樣點坐標，開始放樣，完成后按“下點”鍵，繼續放樣。
從傳統的經緯儀放樣方法發展到全站儀坐標放樣方法。無需做任何放樣數據的計算，放樣的工序簡化了，放樣的精度提高了，而且不受地形的限制。但是由于工地現場環境的復雜性，如堆料、不通視等因素的影響，降低了勞動效率，而且放樣一個設計點往往需要來回多次移動目標，須2~3人參加操作，這是全站儀坐標放樣方法的不足之處。
RTK技術放樣階段
RTK(RealTimeKinematic)技術是基于載波相位觀測值的實時動態定位技術，它能實時地提供測站點在指定坐標系中的三維定位結果，并達到厘米級精度。
在RTK作業模式下，基準站通過數據鏈將其觀測值和測站坐標信息一起傳送給流動站。流動站不僅通過數據鏈接收來自基準站的數據，還要采集GPS觀測數據，并在系統內組成差分觀測值進行實時處理。流動站可處于靜止?fàn)顟B(tài)，也可處于運動狀態。RTK技術的關鍵在于數據處理技術和數據傳輸技術。RTK技術的出現使施工放樣有了突破性的發展，不但克服了傳統放樣法和坐標放樣法的缺點，而且具有觀測時間短，精度高、無須通視、現場給出精確坐標等優點。經現場檢測，在距離參考站約3公里處，平面定位誤差小于5cm，高程誤差小于10cm。GPS接收機只要1-3min就能進入RTK工作狀態，在此狀態下lmin內即可得到厘米級的點位精度。
RTK技術特別適合道路等大批量設計點位的放樣工作，尤其是道路邊樁，征地范圍線等放樣。無須沿途布設圖根控制點，從而減少施工控制網的布設密度，節約經費，節省時間。由于其無須通視等優點和可以單人作業更顯示出其優越性。中海達公司的HD5800一體化藍牙RTK-GPS系統，RTK水平精度可達1cm；RTK垂直精度可達3cm；最大工作距離25km，在10km范圍內為最佳狀態。
盡管如此，GPS接收機昂貴的價格還是讓很多中、小型施工單位望而卻步，它還無法做到像全站儀那樣普及，這是推廣RTK技術放樣的最大障礙。
1.使用條件
全站儀的使用必須有充足的可見光，因?yàn)樵趯?shí)現了自動測量后仍舊需要人眼進行目標的瞄準，如果光線較弱就影響了對目標的觀測；其次還要有光學通視，也就是在目標物與觀測儀之間不能有遮擋物，以防止瞄不準目標或者測量不出數據。
RTK技術不需要很強的光線，但是要求對天的光學通視，因?yàn)榇思夹g(shù)要利用人造衛星的信號，而此信號又比較弱。因此要求在開闊的天空下進行；RTK各主機之間不需要光學通視，即固定不動的主機以及流動站的主機不必光學通視，因?yàn)檫B接使用的是無線電信號。
由于實際中對天的通視要比光學的通視更易于實現，所以RTK技術應用的更為廣泛。
2.測量的距離
一般的全站儀可以說是短距離測量工具，因?yàn)槠渥铋L(zhǎng)的測距也就1500m，再遠的話人眼就會難以辨認目標;而RTK技術的一般測量距離在10000m左右，因此在實際的測量中可以一次性地完成測量任務。
3.測量的誤差
正如上面提到的測量距離問題，由于全站儀要在實際的測量中搬站，在此過程中會產生誤差，畢竟每個站點都不是絕對的精確，這一理論叫做誤差傳播理論即搬站的次數越多，累積的誤差值也就越大。由于RTK技術在測量過程中得到的每一點的誤差都是相對于基準站而言的，不會像全站儀那樣出現誤差傳播的問題，更不會有誤差累積的后果。
4.引點問題
無論在發達的城市還是在落后的鄉鎮，控制點的數目都不足夠。此時使用全站儀不可避免地產生誤差的累積效應；而使用RTK技術就不必?fù)?dān)心控制點的問題。
5.人員問題
全站儀實施測圖至少要3個人，且都是專業人士；而RTK只需要一個專業人士，此外放樣的效率也是極大的優于全站儀。
