01 繪制等高線

展繪坐標數據文件dgx.dat 中的測點點號，并繪制等高線。操作如下：



1. 【繪圖處理】菜單--【展野外測點點號】；彈出“輸入坐標數據文件名”對話框中，打開dgx.dat文件，展繪出測點點號；
2. 【等高線】菜單--【建立DTM】；彈出“建立DTM”對話框中，“選擇建立DTM方式”中單選“又?jǐn)?shù)據文件生成”；“坐標數據文件名”中打開dgx.dat文件；“結果顯示”中單選“顯示建三角網結果”；單擊【確定】完成DTM的建立。
3. 【等高線】菜單--【繪制等高線】；彈出“繪制等值線”對話框，修改“等高距”為0.5米；“擬合方式”中單選“三次B樣條擬合”；單擊【確定】完成等高線的繪制。
4. 【等高線】菜單--【刪三角網】。

02 道路斷面設計

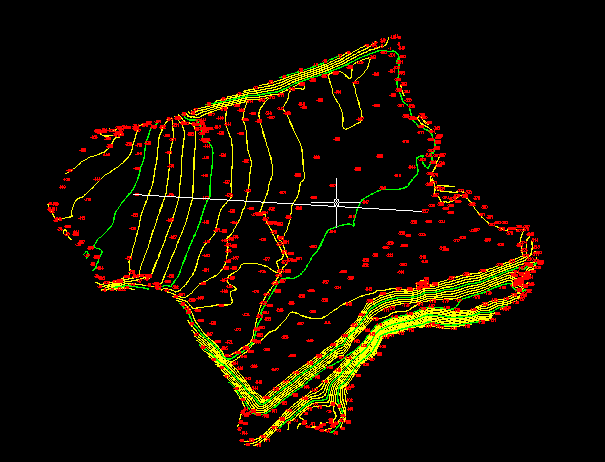

1. 設計線路走向，即確定縱斷面線：在等高線地形圖中繪制道路的縱斷面剖面線：使用pline繪多段線命令，連接dgx.dat 中測點點號421和 227，起點測點421，終點測點227。

如圖所示：

2. 繪制道路的縱斷面圖，以便下一步中確定“橫斷面設計文件”中的各個橫斷面的中樁設計高。



【工程應用】菜單-【繪斷面圖】-【根據已知坐標】，彈出“斷面線上取值”對話框，在“選擇已知坐標獲取方式”中單選“由數據文件生成”；在“坐標數據文件名”中打開dgx.dat文件；注意在“采樣間距”中輸入25米；單擊【確定】按鈕。



彈出“繪制縱斷面圖”對話框，在“斷面圖比例”中默認橫向1：500；縱向1：100；在“斷面圖位置”中單擊“···”按鈕，用鼠標在繪圖區空白處指定縱斷面圖左下角坐標，返回“繪制縱斷面圖”對話框后，單擊【確定】按鈕。

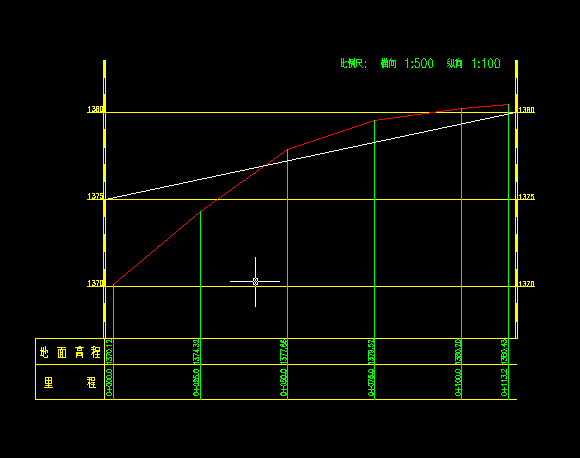

3.在縱斷面圖中“拉坡”大致確定道路中樁設計高：使用pline多段線從縱斷面圖圖左側高程標尺1375米處，連接右側高程標尺1380米處。如圖所示：



圖中紅色曲線即為道路地面斷面，白色直線為人工繪制的道路設計斷面，每隔25米處有橫斷面的中樁地面高程，并可大致判斷各里程處橫斷面的中樁設計高程，該縱斷面按25米的間距有6個橫斷面。

4. 確定設計道路的橫斷面相關參數，須編輯“橫斷面設計文件”。現在我們需要編輯本實例中的6個橫斷面的設計參數，此例編輯的“橫斷面設計文件”如下：



1,H=1375.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5
2,H=1376.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5
3,H=1377.50,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5
4,H=1378.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5
5,H=1378.56,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5
6,H=1380.00,I=1:1,W=5,A=0.02,WG=1.5,HG=0.5
END



文件格式說明：以上文件定義了6個橫斷面的中線樁設計高，坡比和寬度等參數。  其中，每行的順序號為橫斷面的序號，可以看到有6個橫斷面，每行內的H=表示道路橫斷斷面設計高程，I=表示橫斷面左右側的橫坡比，W=表示道路設計寬度，A=表示道路設計橫坡率，WG=表示道路兩側的溝寬，HG表示道路兩側的溝高，文件最后以 END 標記文件結束。



03 生成道路縱斷面和橫斷面

并計算道路斷面土方量



1. 【工程應用】菜單-【生成里程文件】-【由縱斷面線生成】-【新建】，鼠標選中等高線地形圖中繪制的縱斷面設計線，在彈出“由縱斷面線生成里程文件”的對話框中：

在“中樁點獲取方式”下單選“等分”；

“橫斷面間距”輸入25 米；

“橫斷面左邊長度”和“橫斷面右邊長度”均輸入15米；

點擊【確定】按鈕后，縱斷面線上會自動生成指定間距和寬度的多條橫斷面設計線（紅色）。



2.   【工程應用】菜單-【生成里程文件】-【由縱斷面線生成】-【生成】，鼠標選中等高線地形圖中繪制的縱斷面設計線，彈出“生成里程文件”對話框中：
在“高程點數據文件名”下，指定地形坐標高程數據文件dgx.dat ；



3.   在“生成的里程文件名”下，指定里程文件名為“里程文件.hdm "，并保存在默認目錄DEMO下；

在“里程文件對應的數據文件名”下，指定里程文件對應的數據文件名為“里程文件對應數據.dat ”，并保存在默認目錄DEMO下；



在“斷面線插值間距”默認為 5 米，“起始里程”默認為 0 。（此處插值間距為設置各橫斷面線上高程的插值間距）；

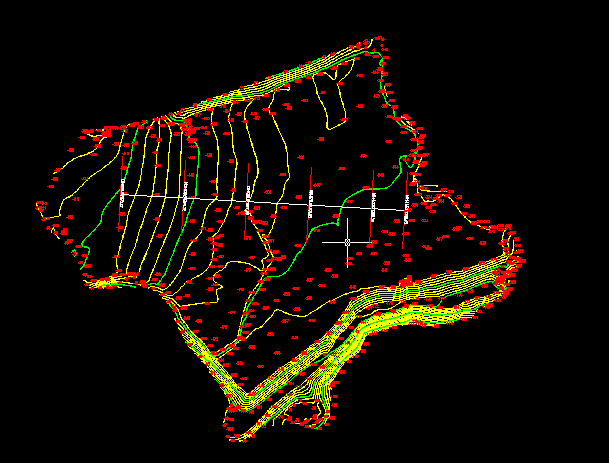

點擊“確定”按鈕后，系統自動在各個橫斷面設計線上生成對應的里程注記。

如圖：

2.   【工程應用】菜單-【斷面法土方計算】-【道路斷面】，在彈出的“斷面設計參數”對話框中：

在“選擇里程文件”下，指定上一步中生成的“里程文件.hdm "；



3.   在“橫斷面設計文件”下，指定本例在“四、道路斷面設計階段工作”中保存的“橫斷面設計文件.txt ”；

然后，只須在“道路參數”中，輸入“中樁設計高程”為 1376，“路寬”為 5 ；其他默認；



在“繪圖參數”中，設置各個橫斷面圖的縱橫向比例尺、橫斷面圖的間距等參數；最后，點擊【確定】按鈕。



4. 彈出“繪制縱斷面圖”的設置對話框，在此處設定縱斷面圖的繪圖參數：
在“斷面圖比例”中，默認橫向1：500，縱向1：100；
在“斷面圖位置”中，單擊“···”按鈕，用鼠標在繪圖區空白處指定縱斷面圖左下角坐標，返回“繪制縱斷面圖”對話框。



而在“繪制標尺”、“距離標注”、“高程標注位數”、“里程標注位數”、“里程高程注記設置”、“方格線間隔”等繪圖參數；
“斷面圖的間距”：如果有多個縱斷面圖生成時可指定縱斷面圖生成時每列生成個數，行列間距；本例只有單個縱斷面圖該項為灰色不能指定。

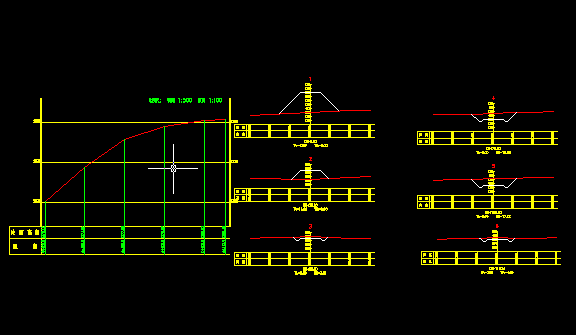

最后，點擊【確定】按鈕，可在指定的位置自動生成縱斷面圖，之后注意命令提示行顯示“指定橫斷面圖起始位置”，鼠標再次在繪圖區空白區域點擊，各個里程處的橫斷面圖就自動生成。如圖：

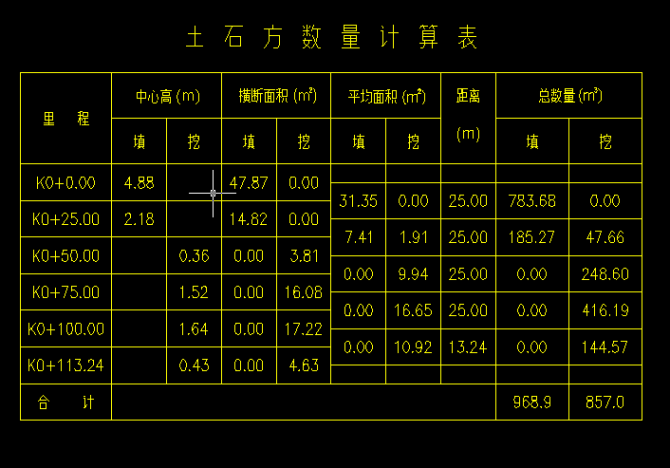

5.【工程應用】菜單-【斷面法土方計算】-【圖面土方計算】，鼠標框選生成的所有橫斷面圖后回車，命令行提示“指定土石方計算表左上角位置”時，鼠標單擊繪圖區空白區域，可生成土方計算表格，如圖：
