「圖文教程」簡單實用的全站儀參數設置方法!
瀏覽量：0發布時間：2022-12-22 16:05:50
在全站儀的日常使用中，有很多小伙伴剛拿到全站儀一臉茫然，不知道全站儀使用需要設置哪些參數?或者想設置某些參數不知道如何設置?找半天也不知道在哪?下面小編為大家詳細介紹使用全站儀需要設置哪些參數和一些常用參數設置。
一、使用全站儀需要設置的參數
01、補償器
全站儀通過雙軸傾斜傳感器自動測定儀器整平后豎軸存在的微小傾角，并對由此引起的誤差自動對垂直角和水平角觀測值進行補償，所以使用全站儀時需要打開補償器。
補償器打開設置：在測量界面-按【星號鍵】-傾斜改正設置為改正HV，補償器打開，測量界面會出現如下圖圖標。如補償器關閉此圖標不顯示。
02、平距類型
全站儀通過斜距計算出平距，平距的顯示有：地面、平面。
地面平距：未施加水準面改正和比例因子改正的平距值。
平面平距：施加了水準面改正和比例因子改正的平距值(當“水準面改正”設為 “No”時，僅施加比例因子改正)。
一般測量不需要施加比例因子，平距類型設置為地面，在【設置】-【觀測條件】-【距離設置】-【平距類型】-【地面】。
*備注：當設計坐標或者坐標系中有比例因子，需要將平距類型設置為平面，并輸入正確的比例因子。
03、視準差改正
全站儀具有自動改正由橫軸誤差和視準軸誤差引起的測角誤差的視準改正功能，為保證高精度角度測量，視準差改正功能需要打開。在【設置】-【觀測條件】-【角度/傾斜】-【視準改正】設置為改正。
04、棱鏡常數
在進行高精度測量時我們一般采用棱鏡模式進行測量，不同的棱鏡它的棱鏡常數也有所不同，測量時棱鏡常數需要設置為棱鏡的標稱常數。
05、氣象參數設置
在通常的大氣環境下測距時，當氣壓保持不變，溫度每變化 1℃，或者溫度保持不變，氣壓每變化 3.6hPa 時，每公里都將變化 1mm。
所以，常規測量可以不設置氣象參數，在進行高精度距離測量時，應使用精確的量測設備測定大氣的溫度和氣壓值，輸入正確的氣象參數，以對距離測量結果施加氣象改正，儀器默認氣象改正數PPM為0，條件溫度為15℃、氣壓為1013hpa。氣象參數在測量界面第二頁【EDM】中設置。
二、常用參數設置
01、激光指向如何打開?
在測量界面長按【?】鍵，聽到‘滴’聲后激光指向打開，補償器圖標左側出現閃爍的圖標。
02、儀器整平后如何調出電子氣泡?
很多小伙伴在使用儀器時，想查看電子氣泡，卻不知道在哪調出電子氣泡?在測量界面第二頁點擊【汽泡】，在電子汽泡界面也可打開關閉激光對中。
03、儀器一直在測量如何取消?

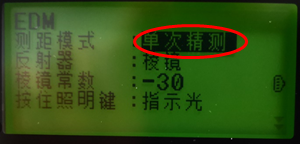

全站儀測距模式有：重復精測、均值精測、單次精測、重復速測、 單次速測、跟蹤測量，全站儀默認測距模式是重復精測(一直測量狀態)。在測量界面第二頁選擇【EDM】-【測距模式】設置為單次精測。
04、輸入小數點后4位數據不能確認?
數據不能確認是因?yàn)樵O(shè)置的最小顯示位數不正確，需要把距離最小顯示設置為0.1mm。在【設置】-【觀測條件】-【距離設置】中，將距離顯示設置為0.1mm。
05、EDM接收調節需不需要打開?是否影響觀測精度?
“EDM 接收調節”用于設置電子測距時光信號的接收狀態。在進行連續測量時根據測量情況設置此選項。
當“EDM 接收調節”設置為“自動調節”，儀器可在出現光量接收錯誤時自動調節接收的光量，這對測量移動目標或使用不同反射目標時尤其適用。
當“EDM 接收調節”設置為“不調”時，在重復測量結束前接收的光量需要保持不變。
測量中，如光信號穩定但被來往人群、車輛或樹葉等障礙物遮擋的目標時，將“EDM 接收調節”設置為“不調”。EDM接收調節不影響觀測精度，打開與否根據測量環境設置。
以上就是全站儀參數設置的講解，不同型號全站儀參數設置位置稍有不同，希望以上解答對您有所幫助!
